Accueil JOINT HYDRAULIQUE JOINTS CHEVRONS
JOINT,HYDRAULIQUE,POUR,MOUVEMENTS,LINEAIRES,JOINTS,CHEVRONS,GC
JOINT HYDRAULIQUE POUR MOUVEMENTS LINEAIRES / JOINTS CHEVRONS FORME GC
JOINTS CHEVRONS FORME GC JOINTS CHEVRONS FORME GC

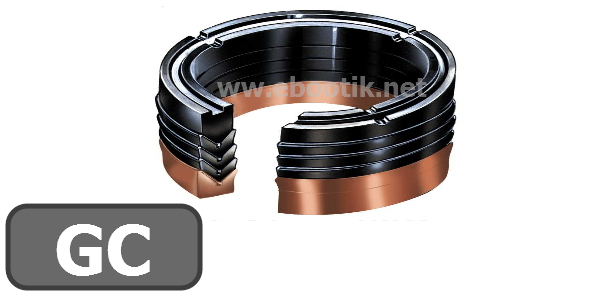

Joints Chevrons / Garnitures de Tige forme GC
    Matières disponibles :
  • NBR / Nitrile
  • FPM / Viton
    Données :
  • Vitesse max. : 0.5 m/s
  • Pression max. : 500 Bars
    Présentation :
  • Principalement utilisé pour des applications extrêmes en hydraulique, apporte une étanchéité à lèvres multiples du fait de sa forme, de son empilage en « V » , et de la pré-contrainte radiale appliquée
  • Cette pré-contrainte, calculée en fonction du diamètre intérieur et extérieur des parties en contact, est essentielle pour le bon fonctionnement du Joint chevrons, pour des utilisations en basse et très haute pressions
  • C'’est le nombre d’éléments composant le Joint chevron qui pourra apporter l’étanchéité en situation spécifique
  • La durée de vie de ce type de joint, en basse ou haute pression, est nettement améliorée par rapport à une étanchéité classique
  • Joint Simple effet
  • Ils sont composés de une ou plusieurs bagues à chevrons, d'une bague frontale et d'une bague de pression
  • Le problème d'étanchéité peut être maîtrisé en jouant sur deux paramètres : le nombre de bagues chevron et la pression sur les bagues
  • Peu sensible aux légers défauts des surfaces d'étanchéité
    Données d'utilisation :
  • Montage en logement ouvert
  • Pression de 500 à 700 bars
  • Vitesse 0.5 m/s
    Rappel rapide des différentes Matières :
    -
    NBR / Nitrile > Exemple : le 4 du 490 à la fin de la référence
  • Température (en pointe) : -30 à +95°C
  • Couleur : Noir
    PU / Polyuréthane > Exemple : le 5 du 594 à la fin de la référence
  • Températures (en pointe) : -30 à +100°C
  • Couleur  : Bleu / Orange / Rouge / Blanc (mais jamais noir)
    FPM / Viton > Exemple : le 6 du 690 à la fin de la référence
  • Températures (en pointe) : -20 à +200°C
  • Couleur : Noir
JOINTS CHEVRONS FORME GC JOINTS CHEVRONS FORME GC
JOINTS CHEVRONS FORME GC
JOINTS CHEVRONS FORME GC
Joints Chevrons / Garnitures de Tige forme GC
    Matières disponibles :
  • NBR / Nitrile
  • FPM / Viton
    Données :
  • Vitesse max. : 0.5 m/s
  • Pression max. : 500 Bars
    Présentation :
  • Principalement utilisé pour des applications extrêmes en hydraulique, apporte une étanchéité à lèvres multiples du fait de sa forme, de son empilage en « V » , et de la pré-contrainte radiale appliquée
  • Cette pré-contrainte, calculée en fonction du diamètre intérieur et extérieur des parties en contact, est essentielle pour le bon fonctionnement du Joint chevrons, pour des utilisations en basse et très haute pressions
  • C'’est le nombre d’éléments composant le Joint chevron qui pourra apporter l’étanchéité en situation spécifique
  • La durée de vie de ce type de joint, en basse ou haute pression, est nettement améliorée par rapport à une étanchéité classique
  • Joint Simple effet
  • Ils sont composés de une ou plusieurs bagues à chevrons, d'une bague frontale et d'une bague de pression
  • Le problème d'étanchéité peut être maîtrisé en jouant sur deux paramètres : le nombre de bagues chevron et la pression sur les bagues
  • Peu sensible aux légers défauts des surfaces d'étanchéité
    Données d'utilisation :
  • Montage en logement ouvert
  • Pression de 500 à 700 bars
  • Vitesse 0.5 m/s
    Rappel rapide des différentes Matières :
    -
    NBR / Nitrile > Exemple : le 4 du 490 à la fin de la référence
  • Température (en pointe) : -30 à +95°C
  • Couleur : Noir
    PU / Polyuréthane > Exemple : le 5 du 594 à la fin de la référence
  • Températures (en pointe) : -30 à +100°C
  • Couleur  : Bleu / Orange / Rouge / Blanc (mais jamais noir)
    FPM / Viton > Exemple : le 6 du 690 à la fin de la référence
  • Températures (en pointe) : -20 à +200°C
  • Couleur : Noir
Voir le Descriptif Complet
JOINT,CHEVRON,8x18x7,(1-1-1)
JOINT-CHEVRON-8x18x7-1-1-1-
JOINT CHEVRON 8x18x7 (1-1-1) JOINT CHEVRON 8x18x7 (1-1-1)
CHEVRON 8x18x7 (1-1-1) CHEVRON 8x18x7 (1-1-1) CHEVRON 8x18x7 (1-1-1)
JOINT CHEVRON 8x18x7 (1-1-1)
DIAMETRE INTERIEUR = 8 mm
DIAMETRE EXTERIEUR = 18 mm
EPAISSEUR = 7 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 8x18x7 (1-1-1) CHEVRON 8x18x7 (1-1-1) CHEVRON 8x18x7 (1-1-1)
Délai : 2/3 Jours
JOINT,CHEVRON,9.3x18.70x9.60,(1-2-1)
JOINT-CHEVRON-93x1870x960-1-2-1-
JOINT CHEVRON 9.3x18.70x9.60 (1-2-1) JOINT CHEVRON 9.3x18.70x9.60 (1-2-1)
CHEVRON 9.3x18.70x9.60 (1-2-1) CHEVRON 9.3x18.70x9.60 (1-2-1) CHEVRON 9.3x18.70x9.60 (1-2-1)
JOINT CHEVRON 9.3x18.70x9.60 (1-2-1)
DIAMETRE INTERIEUR = 9.3 mm
DIAMETRE EXTERIEUR = 18.7 mm
EPAISSEUR = 9.6 mm
MATIERE : TEFLON / PTFE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 9.3x18.70x9.60 (1-2-1) CHEVRON 9.3x18.70x9.60 (1-2-1) CHEVRON 9.3x18.70x9.60 (1-2-1)
Délai : 2/3 Jours
JOINT,CHEVRON,10x22x25
JOINT-CHEVRON-10x22x25
JOINT CHEVRON 10x22x25 JOINT CHEVRON 10x22x25
CHEVRON 10x22x25 CHEVRON 10x22x25 CHEVRON 10x22x25
JOINT CHEVRON 10x22x25
DIAMETRE INTERIEUR = 10 mm
DIAMETRE EXTERIEUR = 22 mm
EPAISSEUR = 25 mm
MATIERE : TEFLON / PTFE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 10x22x25 CHEVRON 10x22x25 CHEVRON 10x22x25
Délai : 2/3 Jours
JOINT,CHEVRON,12x28x18,AC
JOINT-CHEVRON-12x28x18-AC
JOINT CHEVRON 12x28x18+AC JOINT CHEVRON 12x28x18+AC
CHEVRON 12x28x18+AC CHEVRON 12x28x18+AC CHEVRON 12x28x18+AC
JOINT CHEVRON 12x28x18+AC
DIAMETRE INTERIEUR = 12 mm
DIAMETRE EXTERIEUR = 28 mm
EPAISSEUR = 18 mm
MATIERE : POLYURETHANE / PU
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 12x28x18+AC CHEVRON 12x28x18+AC CHEVRON 12x28x18+AC
Délai : 2/3 Jours
JOINT,CHEVRON,12x25x19.5
JOINT-CHEVRON-12x25x195
JOINT CHEVRON 12x25x19.5 JOINT CHEVRON 12x25x19.5
CHEVRON 12x25x19.5 CHEVRON 12x25x19.5 CHEVRON 12x25x19.5
JOINT CHEVRON 12x25x19.5
DIAMETRE INTERIEUR = 12 mm
DIAMETRE EXTERIEUR = 25 mm
EPAISSEUR = 19.5 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 12x25x19.5 CHEVRON 12x25x19.5 CHEVRON 12x25x19.5
Délai : 2/3 Jours
JOINT,CHEVRON,12x22x22
JOINT-CHEVRON-12x22x22
JOINT CHEVRON 12x22x22 JOINT CHEVRON 12x22x22
CHEVRON 12x22x22 CHEVRON 12x22x22 CHEVRON 12x22x22
JOINT CHEVRON 12x22x22
DIAMETRE INTERIEUR = 12 mm
DIAMETRE EXTERIEUR = 22 mm
EPAISSEUR = 22 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 12x22x22 CHEVRON 12x22x22 CHEVRON 12x22x22
Délai : 2/3 Jours
JOINT,CHEVRON,12x23x25
JOINT-CHEVRON-12x23x25
JOINT CHEVRON 12x23x25 JOINT CHEVRON 12x23x25
CHEVRON 12x23x25 CHEVRON 12x23x25 CHEVRON 12x23x25
JOINT CHEVRON 12x23x25
DIAMETRE INTERIEUR = 12 mm
DIAMETRE EXTERIEUR = 23 mm
EPAISSEUR = 25 mm
MATIERE : TEFLON / PTFE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 12x23x25 CHEVRON 12x23x25 CHEVRON 12x23x25
Délai : 2/3 Jours
JOINT,CHEVRON,12.50x20x11
JOINT-CHEVRON-1250x20x11
JOINT CHEVRON 12.50x20x11 JOINT CHEVRON 12.50x20x11
CHEVRON 12.50x20x11 CHEVRON 12.50x20x11 CHEVRON 12.50x20x11
JOINT CHEVRON 12.50x20x11
DIAMETRE INTERIEUR = 12.5 mm
DIAMETRE EXTERIEUR = 20 mm
EPAISSEUR = 11 mm
MATIERE : TEFLON / PTFE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 12.50x20x11 CHEVRON 12.50x20x11 CHEVRON 12.50x20x11
Délai : 2/3 Jours
JOINT,CHEVRON,12.70x22.20x23.50,ACT
JOINT-CHEVRON-1270x2220x2350-ACT
JOINT CHEVRON 12.70x22.20x23.50+ACT JOINT CHEVRON 12.70x22.20x23.50+ACT
CHEVRON 12.70x22.20x23.50+ACT CHEVRON 12.70x22.20x23.50+ACT CHEVRON 12.70x22.20x23.50+ACT
JOINT CHEVRON 12.70x22.20x23.50+ACT
DIAMETRE INTERIEUR = 12.7 mm
DIAMETRE EXTERIEUR = 22.2 mm
EPAISSEUR = 23.5 mm
MATIERE : POLYURETHANE / PU
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 12.70x22.20x23.50+ACT CHEVRON 12.70x22.20x23.50+ACT CHEVRON 12.70x22.20x23.50+ACT
Délai : 2/3 Jours
JOINT,CHEVRON,12.70x25.40x12
JOINT-CHEVRON-1270x2540x12
JOINT CHEVRON 12.70x25.40x12 JOINT CHEVRON 12.70x25.40x12
CHEVRON 12.70x25.40x12 CHEVRON 12.70x25.40x12 CHEVRON 12.70x25.40x12
JOINT CHEVRON 12.70x25.40x12
DIAMETRE INTERIEUR = 12.7 mm
DIAMETRE EXTERIEUR = 25.4 mm
EPAISSEUR = 12 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 12.70x25.40x12 CHEVRON 12.70x25.40x12 CHEVRON 12.70x25.40x12
Délai : 2/3 Jours
JOINT,CHEVRON,12.70x25.40x18,(1-3-1)
JOINT-CHEVRON-1270x2540x18-1-3-1-
JOINT CHEVRON 12.70x25.40x18 (1-3-1) JOINT CHEVRON 12.70x25.40x18 (1-3-1)
CHEVRON 12.70x25.40x18 (1-3-1) CHEVRON 12.70x25.40x18 (1-3-1) CHEVRON 12.70x25.40x18 (1-3-1)
JOINT CHEVRON 12.70x25.40x18 (1-3-1)
DIAMETRE INTERIEUR = 12.7 mm
DIAMETRE EXTERIEUR = 25.4 mm
EPAISSEUR = 18 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 12.70x25.40x18 (1-3-1) CHEVRON 12.70x25.40x18 (1-3-1) CHEVRON 12.70x25.40x18 (1-3-1)
Délai : 2/3 Jours
JOINT,CHEVRON,12.70x25.40x19.05
JOINT-CHEVRON-1270x2540x1905
JOINT CHEVRON 12.70x25.40x19.05 JOINT CHEVRON 12.70x25.40x19.05
CHEVRON 12.70x25.40x19.05 CHEVRON 12.70x25.40x19.05 CHEVRON 12.70x25.40x19.05
JOINT CHEVRON 12.70x25.40x19.05
DIAMETRE INTERIEUR = 12.7 mm
DIAMETRE EXTERIEUR = 25.4 mm
EPAISSEUR = 19.05 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 12.70x25.40x19.05 CHEVRON 12.70x25.40x19.05 CHEVRON 12.70x25.40x19.05
Délai : 2/3 Jours
JOINT,CHEVRON,13x23x14.50
JOINT-CHEVRON-13x23x1450
JOINT CHEVRON 13x23x14.50 JOINT CHEVRON 13x23x14.50
CHEVRON 13x23x14.50 CHEVRON 13x23x14.50 CHEVRON 13x23x14.50
JOINT CHEVRON 13x23x14.50
DIAMETRE INTERIEUR = 13 mm
DIAMETRE EXTERIEUR = 23 mm
EPAISSEUR = 14.5 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 13x23x14.50 CHEVRON 13x23x14.50 CHEVRON 13x23x14.50
Délai : 2/3 Jours
JOINT,CHEVRON,13.50x25x16.5
JOINT-CHEVRON-1350x25x165
JOINT CHEVRON 13.50x25x16.5 JOINT CHEVRON 13.50x25x16.5
CHEVRON 13.50x25x16.5 CHEVRON 13.50x25x16.5 CHEVRON 13.50x25x16.5
JOINT CHEVRON 13.50x25x16.5
DIAMETRE INTERIEUR = 13.5 mm
DIAMETRE EXTERIEUR = 25 mm
EPAISSEUR = 16.5 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 13.50x25x16.5 CHEVRON 13.50x25x16.5 CHEVRON 13.50x25x16.5
Délai : 2/3 Jours
JOINT,CHEVRON,14x27x14.32
JOINT-CHEVRON-14x27x1432
JOINT CHEVRON 14x27x14.32 JOINT CHEVRON 14x27x14.32
CHEVRON 14x27x14.32 CHEVRON 14x27x14.32 CHEVRON 14x27x14.32
JOINT CHEVRON 14x27x14.32
DIAMETRE INTERIEUR = 14 mm
DIAMETRE EXTERIEUR = 27 mm
EPAISSEUR = 14.32 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 14x27x14.32 CHEVRON 14x27x14.32 CHEVRON 14x27x14.32
Délai : 2/3 Jours
JOINT,CHEVRON,14x24x23
JOINT-CHEVRON-14x24x23
JOINT CHEVRON 14x24x23 JOINT CHEVRON 14x24x23
CHEVRON 14x24x23 CHEVRON 14x24x23 CHEVRON 14x24x23
JOINT CHEVRON 14x24x23
DIAMETRE INTERIEUR = 14 mm
DIAMETRE EXTERIEUR = 24 mm
EPAISSEUR = 23 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 14x24x23 CHEVRON 14x24x23 CHEVRON 14x24x23
Délai : 2/3 Jours
JOINT,CHEVRON,14x24x18.5,FPM
JOINT-CHEVRON-14x24x185-FPM
JOINT CHEVRON 14x24x18.5 FPM JOINT CHEVRON 14x24x18.5 FPM
CHEVRON 14x24x18.5 FPM CHEVRON 14x24x18.5 FPM CHEVRON 14x24x18.5 FPM
JOINT CHEVRON 14x24x18.5 FPM
DIAMETRE INTERIEUR = 14 mm
DIAMETRE EXTERIEUR = 24 mm
EPAISSEUR = 18.5 mm
MATIERE : TEFLON / PTFE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 14x24x18.5 FPM CHEVRON 14x24x18.5 FPM CHEVRON 14x24x18.5 FPM
Délai : 2/3 Jours
JOINT,CHEVRON,15x29x30,AC
JOINT-CHEVRON-15x29x30-AC
JOINT CHEVRON 15x29x30+AC JOINT CHEVRON 15x29x30+AC
CHEVRON 15x29x30+AC CHEVRON 15x29x30+AC CHEVRON 15x29x30+AC
JOINT CHEVRON 15x29x30+AC
DIAMETRE INTERIEUR = 15 mm
DIAMETRE EXTERIEUR = 29 mm
EPAISSEUR = 30 mm
MATIERE : POLYURETHANE / PU
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 15x29x30+AC CHEVRON 15x29x30+AC CHEVRON 15x29x30+AC
Délai : 2/3 Jours
JOINT,CHEVRON,15x23x17,(1-2-1)
JOINT-CHEVRON-15x23x17-1-2-1-
JOINT CHEVRON 15x23x17 (1-2-1) JOINT CHEVRON 15x23x17 (1-2-1)
CHEVRON 15x23x17 (1-2-1) CHEVRON 15x23x17 (1-2-1) CHEVRON 15x23x17 (1-2-1)
JOINT CHEVRON 15x23x17 (1-2-1)
DIAMETRE INTERIEUR = 15 mm
DIAMETRE EXTERIEUR = 23 mm
EPAISSEUR = 17 mm
MATIERE : TEFLON / PTFE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 15x23x17 (1-2-1) CHEVRON 15x23x17 (1-2-1) CHEVRON 15x23x17 (1-2-1)
Délai : 2/3 Jours
JOINT,CHEVRON,15x25x11
JOINT-CHEVRON-15x25x11
JOINT CHEVRON 15x25x11 JOINT CHEVRON 15x25x11
CHEVRON 15x25x11 CHEVRON 15x25x11 CHEVRON 15x25x11
JOINT CHEVRON 15x25x11
DIAMETRE INTERIEUR = 15 mm
DIAMETRE EXTERIEUR = 25 mm
EPAISSEUR = 11 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 15x25x11 CHEVRON 15x25x11 CHEVRON 15x25x11
Délai : 2/3 Jours
JOINT,CHEVRON,15x25x14
JOINT-CHEVRON-15x25x14
JOINT CHEVRON 15x25x14 JOINT CHEVRON 15x25x14
CHEVRON 15x25x14 CHEVRON 15x25x14 CHEVRON 15x25x14
JOINT CHEVRON 15x25x14
DIAMETRE INTERIEUR = 15 mm
DIAMETRE EXTERIEUR = 25 mm
EPAISSEUR = 14 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 15x25x14 CHEVRON 15x25x14 CHEVRON 15x25x14
Délai : 2/3 Jours
JOINT,CHEVRON,15x25x22.5
JOINT-CHEVRON-15x25x225
JOINT CHEVRON 15x25x22.5 JOINT CHEVRON 15x25x22.5
CHEVRON 15x25x22.5 CHEVRON 15x25x22.5 CHEVRON 15x25x22.5
JOINT CHEVRON 15x25x22.5
DIAMETRE INTERIEUR = 15 mm
DIAMETRE EXTERIEUR = 25 mm
EPAISSEUR = 22.5 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 15x25x22.5 CHEVRON 15x25x22.5 CHEVRON 15x25x22.5
Délai : 2/3 Jours
JOINT,CHEVRON,15.90x28.60x70
JOINT-CHEVRON-1590x2860x70
JOINT CHEVRON 15.90x28.60x70 JOINT CHEVRON 15.90x28.60x70
CHEVRON 15.90x28.60x70 CHEVRON 15.90x28.60x70 CHEVRON 15.90x28.60x70
JOINT CHEVRON 15.90x28.60x70
DIAMETRE INTERIEUR = 15.9 mm
DIAMETRE EXTERIEUR = 28.6 mm
EPAISSEUR = 70 mm
MATIERE : TEFLON / PTFE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 15.90x28.60x70 CHEVRON 15.90x28.60x70 CHEVRON 15.90x28.60x70
Délai : 2/3 Jours
JOINT,CHEVRON,16x26x20,PR
JOINT-CHEVRON-16x26x20-PR
JOINT CHEVRON 16x26x20+PR JOINT CHEVRON 16x26x20+PR
CHEVRON 16x26x20+PR CHEVRON 16x26x20+PR CHEVRON 16x26x20+PR
JOINT CHEVRON 16x26x20+PR
DIAMETRE INTERIEUR = 16 mm
DIAMETRE EXTERIEUR = 26 mm
EPAISSEUR = 20 mm
MATIERE : VITON / FPM + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 16x26x20+PR CHEVRON 16x26x20+PR CHEVRON 16x26x20+PR
Délai : 2/3 Jours
JOINT,CHEVRON,16x28x19.5
JOINT-CHEVRON-16x28x195
JOINT CHEVRON 16x28x19.5 JOINT CHEVRON 16x28x19.5
CHEVRON 16x28x19.5 CHEVRON 16x28x19.5 CHEVRON 16x28x19.5
JOINT CHEVRON 16x28x19.5
DIAMETRE INTERIEUR = 16 mm
DIAMETRE EXTERIEUR = 28 mm
EPAISSEUR = 19.5 mm
MATIERE : VITON / FPM + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 16x28x19.5 CHEVRON 16x28x19.5 CHEVRON 16x28x19.5
Délai : 2/3 Jours
JOINT,CHEVRON,16x29x9.1
JOINT-CHEVRON-16x29x91
JOINT CHEVRON 16x29x9.1 JOINT CHEVRON 16x29x9.1
CHEVRON 16x29x9.1 CHEVRON 16x29x9.1 CHEVRON 16x29x9.1
JOINT CHEVRON 16x29x9.1
DIAMETRE INTERIEUR = 16 mm
DIAMETRE EXTERIEUR = 29 mm
EPAISSEUR = 9.1 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 16x29x9.1 CHEVRON 16x29x9.1 CHEVRON 16x29x9.1
Délai : 2/3 Jours
JOINT,CHEVRON,16x29x14.35
JOINT-CHEVRON-16x29x1435
JOINT CHEVRON 16x29x14.35 JOINT CHEVRON 16x29x14.35
CHEVRON 16x29x14.35 CHEVRON 16x29x14.35 CHEVRON 16x29x14.35
JOINT CHEVRON 16x29x14.35
DIAMETRE INTERIEUR = 16 mm
DIAMETRE EXTERIEUR = 29 mm
EPAISSEUR = 14.35 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 16x29x14.35 CHEVRON 16x29x14.35 CHEVRON 16x29x14.35
Délai : 2/3 Jours
JOINT,CHEVRON,16x29x18.5,(1-3-1)
JOINT-CHEVRON-16x29x185-1-3-1-
JOINT CHEVRON 16x29x18.5 (1-3-1) JOINT CHEVRON 16x29x18.5 (1-3-1)
CHEVRON 16x29x18.5 (1-3-1) CHEVRON 16x29x18.5 (1-3-1) CHEVRON 16x29x18.5 (1-3-1)
JOINT CHEVRON 16x29x18.5 (1-3-1)
DIAMETRE INTERIEUR = 16 mm
DIAMETRE EXTERIEUR = 29 mm
EPAISSEUR = 18.5 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 16x29x18.5 (1-3-1) CHEVRON 16x29x18.5 (1-3-1) CHEVRON 16x29x18.5 (1-3-1)
Délai : 2/3 Jours
JOINT,CHEVRON,16x28x20,(1-4-1)
JOINT-CHEVRON-16x28x20-1-4-1-
JOINT CHEVRON 16x28x20 (1-4-1) JOINT CHEVRON 16x28x20 (1-4-1)
CHEVRON 16x28x20 (1-4-1) CHEVRON 16x28x20 (1-4-1) CHEVRON 16x28x20 (1-4-1)
JOINT CHEVRON 16x28x20 (1-4-1)
DIAMETRE INTERIEUR = 16 mm
DIAMETRE EXTERIEUR = 28 mm
EPAISSEUR = 20 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 16x28x20 (1-4-1) CHEVRON 16x28x20 (1-4-1) CHEVRON 16x28x20 (1-4-1)
Délai : 2/3 Jours
JOINT,CHEVRON,16x28x21.80
JOINT-CHEVRON-16x28x2180
JOINT CHEVRON 16x28x21.80 JOINT CHEVRON 16x28x21.80
CHEVRON 16x28x21.80 CHEVRON 16x28x21.80 CHEVRON 16x28x21.80
JOINT CHEVRON 16x28x21.80
DIAMETRE INTERIEUR = 16 mm
DIAMETRE EXTERIEUR = 28 mm
EPAISSEUR = 21.8 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 16x28x21.80 CHEVRON 16x28x21.80 CHEVRON 16x28x21.80
Délai : 2/3 Jours
JOINT,CHEVRON,16x28x30
JOINT-CHEVRON-16x28x30
JOINT CHEVRON 16x28x30 JOINT CHEVRON 16x28x30
CHEVRON 16x28x30 CHEVRON 16x28x30 CHEVRON 16x28x30
JOINT CHEVRON 16x28x30
DIAMETRE INTERIEUR = 16 mm
DIAMETRE EXTERIEUR = 28 mm
EPAISSEUR = 30 mm
MATIERE : TEFLON / PTFE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 16x28x30 CHEVRON 16x28x30 CHEVRON 16x28x30
Délai : 2/3 Jours
JOINT,CHEVRON,16x31.5x16.5/17
JOINT-CHEVRON-16x315x165-17
JOINT CHEVRON 16x31.5x16.5/17 JOINT CHEVRON 16x31.5x16.5/17
CHEVRON 16x31.5x16.5/17 CHEVRON 16x31.5x16.5/17 CHEVRON 16x31.5x16.5/17
JOINT CHEVRON 16x31.5x16.5/17
DIAMETRE INTERIEUR = 16 mm
DIAMETRE EXTERIEUR = 31.5 mm
EPAISSEUR = 16.5 mm
MATIERE : POLYURETHANE / PU
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 16x31.5x16.5/17 CHEVRON 16x31.5x16.5/17 CHEVRON 16x31.5x16.5/17
Délai : 2/3 Jours
JOINT,CHEVRON,17x30x25
JOINT-CHEVRON-17x30x25
JOINT CHEVRON 17x30x25 JOINT CHEVRON 17x30x25
CHEVRON 17x30x25 CHEVRON 17x30x25 CHEVRON 17x30x25
JOINT CHEVRON 17x30x25
DIAMETRE INTERIEUR = 17 mm
DIAMETRE EXTERIEUR = 30 mm
EPAISSEUR = 25 mm
MATIERE : TEFLON / PTFE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 17x30x25 CHEVRON 17x30x25 CHEVRON 17x30x25
Délai : 2/3 Jours
JOINT,CHEVRON,17.40x30.10x12.70,AC
JOINT-CHEVRON-1740x3010x1270-AC
JOINT CHEVRON 17.40x30.10x12.70+AC JOINT CHEVRON 17.40x30.10x12.70+AC
CHEVRON 17.40x30.10x12.70+AC CHEVRON 17.40x30.10x12.70+AC CHEVRON 17.40x30.10x12.70+AC
JOINT CHEVRON 17.40x30.10x12.70+AC
DIAMETRE INTERIEUR = 17.4 mm
DIAMETRE EXTERIEUR = 30.1 mm
EPAISSEUR = 12.7 mm
MATIERE : POLYURETHANE / PU
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 17.40x30.10x12.70+AC CHEVRON 17.40x30.10x12.70+AC CHEVRON 17.40x30.10x12.70+AC
Délai : 2/3 Jours
JOINT,CHEVRON,18x28x14
JOINT-CHEVRON-18x28x14
JOINT CHEVRON 18x28x14 JOINT CHEVRON 18x28x14
CHEVRON 18x28x14 CHEVRON 18x28x14 CHEVRON 18x28x14
JOINT CHEVRON 18x28x14
DIAMETRE INTERIEUR = 18 mm
DIAMETRE EXTERIEUR = 28 mm
EPAISSEUR = 14 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 18x28x14 CHEVRON 18x28x14 CHEVRON 18x28x14
Délai : 2/3 Jours
JOINT,CHEVRON,18x28x16
JOINT-CHEVRON-18x28x16
JOINT CHEVRON 18x28x16 JOINT CHEVRON 18x28x16
CHEVRON 18x28x16 CHEVRON 18x28x16 CHEVRON 18x28x16
JOINT CHEVRON 18x28x16
DIAMETRE INTERIEUR = 18 mm
DIAMETRE EXTERIEUR = 28 mm
EPAISSEUR = 16 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 18x28x16 CHEVRON 18x28x16 CHEVRON 18x28x16
Délai : 2/3 Jours
JOINT,CHEVRON,18x28x24
JOINT-CHEVRON-18x28x24
JOINT CHEVRON 18x28x24 JOINT CHEVRON 18x28x24
CHEVRON 18x28x24 CHEVRON 18x28x24 CHEVRON 18x28x24
JOINT CHEVRON 18x28x24
DIAMETRE INTERIEUR = 18 mm
DIAMETRE EXTERIEUR = 28 mm
EPAISSEUR = 24 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 18x28x24 CHEVRON 18x28x24 CHEVRON 18x28x24
Délai : 2/3 Jours
JOINT,CHEVRON,18.25x28.57x16.05
JOINT-CHEVRON-1825x2857x1605
JOINT CHEVRON 18.25x28.57x16.05 JOINT CHEVRON 18.25x28.57x16.05
CHEVRON 18.25x28.57x16.05 CHEVRON 18.25x28.57x16.05 CHEVRON 18.25x28.57x16.05
JOINT CHEVRON 18.25x28.57x16.05
DIAMETRE INTERIEUR = 18.25 mm
DIAMETRE EXTERIEUR = 28.57 mm
EPAISSEUR = 16.05 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 18.25x28.57x16.05 CHEVRON 18.25x28.57x16.05 CHEVRON 18.25x28.57x16.05
Délai : 2/3 Jours
JOINT,CHEVR.,19.05x31.75x19.05,(1-3-1)
JOINT-CHEVR-1905x3175x1905-1-3-1-
JOINT CHEVR. 19.05x31.75x19.05 (1-3-1) JOINT CHEVR. 19.05x31.75x19.05 (1-3-1)
CHEVR. 19.05x31.75x19.05 (1-3-1) CHEVR. 19.05x31.75x19.05 (1-3-1) CHEVR. 19.05x31.75x19.05 (1-3-1)
JOINT CHEVR. 19.05x31.75x19.05 (1-3-1)
DIAMETRE INTERIEUR = 19.05 mm
DIAMETRE EXTERIEUR = 31.75 mm
EPAISSEUR = 19.05 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVR. 19.05x31.75x19.05 (1-3-1) CHEVR. 19.05x31.75x19.05 (1-3-1) CHEVR. 19.05x31.75x19.05 (1-3-1)
Délai : 2/3 Jours
JOINT,CHEVR.,19.05x34.92x21.43,(1-3-1)
JOINT-CHEVR-1905x3492x2143-1-3-1-
JOINT CHEVR. 19.05x34.92x21.43 (1-3-1) JOINT CHEVR. 19.05x34.92x21.43 (1-3-1)
CHEVR. 19.05x34.92x21.43 (1-3-1) CHEVR. 19.05x34.92x21.43 (1-3-1) CHEVR. 19.05x34.92x21.43 (1-3-1)
JOINT CHEVR. 19.05x34.92x21.43 (1-3-1)
DIAMETRE INTERIEUR = 19.05 mm
DIAMETRE EXTERIEUR = 34.92 mm
EPAISSEUR = 21.43 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVR. 19.05x34.92x21.43 (1-3-1) CHEVR. 19.05x34.92x21.43 (1-3-1) CHEVR. 19.05x34.92x21.43 (1-3-1)
Délai : 2/3 Jours
JOINT,CHEVR.,19.05x34.92x31.75,(1-3-1)
JOINT-CHEVR-1905x3492x3175-1-3-1-
JOINT CHEVR. 19.05x34.92x31.75 (1-3-1) JOINT CHEVR. 19.05x34.92x31.75 (1-3-1)
CHEVR. 19.05x34.92x31.75 (1-3-1) CHEVR. 19.05x34.92x31.75 (1-3-1) CHEVR. 19.05x34.92x31.75 (1-3-1)
JOINT CHEVR. 19.05x34.92x31.75 (1-3-1)
DIAMETRE INTERIEUR = 19.05 mm
DIAMETRE EXTERIEUR = 34.92 mm
EPAISSEUR = 31.75 mm
MATIERE : TEFLON / PTFE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVR. 19.05x34.92x31.75 (1-3-1) CHEVR. 19.05x34.92x31.75 (1-3-1) CHEVR. 19.05x34.92x31.75 (1-3-1)
Délai : 2/3 Jours
JOINT,CHEVRON,19.05x31.75x19.50
JOINT-CHEVRON-1905x3175x1950
JOINT CHEVRON 19.05x31.75x19.50 JOINT CHEVRON 19.05x31.75x19.50
CHEVRON 19.05x31.75x19.50 CHEVRON 19.05x31.75x19.50 CHEVRON 19.05x31.75x19.50
JOINT CHEVRON 19.05x31.75x19.50
DIAMETRE INTERIEUR = 19.05 mm
DIAMETRE EXTERIEUR = 31.75 mm
EPAISSEUR = 19.5 mm
MATIERE : POLYURETHANE / PU
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 19.05x31.75x19.50 CHEVRON 19.05x31.75x19.50 CHEVRON 19.05x31.75x19.50
Délai : 2/3 Jours
JOINT,CHEVRON,19.05x31.75x26,(1-3-1)
JOINT-CHEVRON-1905x3175x26-1-3-1-
JOINT CHEVRON 19.05x31.75x26 (1-3-1) JOINT CHEVRON 19.05x31.75x26 (1-3-1)
CHEVRON 19.05x31.75x26 (1-3-1) CHEVRON 19.05x31.75x26 (1-3-1) CHEVRON 19.05x31.75x26 (1-3-1)
JOINT CHEVRON 19.05x31.75x26 (1-3-1)
DIAMETRE INTERIEUR = 19.05 mm
DIAMETRE EXTERIEUR = 31.75 mm
EPAISSEUR = 26 mm
MATIERE : POLYURETHANE / PU
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 19.05x31.75x26 (1-3-1) CHEVRON 19.05x31.75x26 (1-3-1) CHEVRON 19.05x31.75x26 (1-3-1)
Délai : 2/3 Jours
JOINT,CHEVRON,20x28x21.1,(1-5-1)
JOINT-CHEVRON-20x28x211-1-5-1-
JOINT CHEVRON 20x28x21.1 (1-5-1) JOINT CHEVRON 20x28x21.1 (1-5-1)
CHEVRON 20x28x21.1 (1-5-1) CHEVRON 20x28x21.1 (1-5-1) CHEVRON 20x28x21.1 (1-5-1)
JOINT CHEVRON 20x28x21.1 (1-5-1)
DIAMETRE INTERIEUR = 20 mm
DIAMETRE EXTERIEUR = 28 mm
EPAISSEUR = 21.1 mm
MATIERE : TEFLON / PTFE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 20x28x21.1 (1-5-1) CHEVRON 20x28x21.1 (1-5-1) CHEVRON 20x28x21.1 (1-5-1)
Délai : 2/3 Jours
JOINT,CHEVRON,20x28x21.3,(1-3-1)
JOINT-CHEVRON-20x28x213-1-3-1-
JOINT CHEVRON 20x28x21.3 (1-3-1) JOINT CHEVRON 20x28x21.3 (1-3-1)
CHEVRON 20x28x21.3 (1-3-1) CHEVRON 20x28x21.3 (1-3-1) CHEVRON 20x28x21.3 (1-3-1)
JOINT CHEVRON 20x28x21.3 (1-3-1)
DIAMETRE INTERIEUR = 20 mm
DIAMETRE EXTERIEUR = 28 mm
EPAISSEUR = 21.3 mm
MATIERE : TEFLON / PTFE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 20x28x21.3 (1-3-1) CHEVRON 20x28x21.3 (1-3-1) CHEVRON 20x28x21.3 (1-3-1)
Délai : 2/3 Jours
JOINT,CHEVRON,20x32x22.5
JOINT-CHEVRON-20x32x225
JOINT CHEVRON 20x32x22.5 JOINT CHEVRON 20x32x22.5
CHEVRON 20x32x22.5 CHEVRON 20x32x22.5 CHEVRON 20x32x22.5
JOINT CHEVRON 20x32x22.5
DIAMETRE INTERIEUR = 20 mm
DIAMETRE EXTERIEUR = 32 mm
EPAISSEUR = 22.5 mm
MATIERE : VITON / FPM + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 20x32x22.5 CHEVRON 20x32x22.5 CHEVRON 20x32x22.5
Délai : 2/3 Jours
JOINT,CHEVRON,20x32x12
JOINT-CHEVRON-20x32x12
JOINT CHEVRON 20x32x12 JOINT CHEVRON 20x32x12
CHEVRON 20x32x12 CHEVRON 20x32x12 CHEVRON 20x32x12
JOINT CHEVRON 20x32x12
DIAMETRE INTERIEUR = 20 mm
DIAMETRE EXTERIEUR = 32 mm
EPAISSEUR = 12 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 20x32x12 CHEVRON 20x32x12 CHEVRON 20x32x12
Délai : 2/3 Jours
JOINT,CHEVRON,20x33x13
JOINT-CHEVRON-20x33x13
JOINT CHEVRON 20x33x13 JOINT CHEVRON 20x33x13
CHEVRON 20x33x13 CHEVRON 20x33x13 CHEVRON 20x33x13
JOINT CHEVRON 20x33x13
DIAMETRE INTERIEUR = 20 mm
DIAMETRE EXTERIEUR = 33 mm
EPAISSEUR = 13 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 20x33x13 CHEVRON 20x33x13 CHEVRON 20x33x13
Délai : 2/3 Jours
JOINT,CHEVRON,20x30x14,(1-3-1)
JOINT-CHEVRON-20x30x14-1-3-1-
JOINT CHEVRON 20x30x14 (1-3-1) JOINT CHEVRON 20x30x14 (1-3-1)
CHEVRON 20x30x14 (1-3-1) CHEVRON 20x30x14 (1-3-1) CHEVRON 20x30x14 (1-3-1)
JOINT CHEVRON 20x30x14 (1-3-1)
DIAMETRE INTERIEUR = 20 mm
DIAMETRE EXTERIEUR = 30 mm
EPAISSEUR = 14 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 20x30x14 (1-3-1) CHEVRON 20x30x14 (1-3-1) CHEVRON 20x30x14 (1-3-1)
Délai : 2/3 Jours
JOINT,CHEVRON,20x33x14.32,(1-2-1)
JOINT-CHEVRON-20x33x1432-1-2-1-
JOINT CHEVRON 20x33x14.32 (1-2-1) JOINT CHEVRON 20x33x14.32 (1-2-1)
CHEVRON 20x33x14.32 (1-2-1) CHEVRON 20x33x14.32 (1-2-1) CHEVRON 20x33x14.32 (1-2-1)
JOINT CHEVRON 20x33x14.32 (1-2-1)
DIAMETRE INTERIEUR = 20 mm
DIAMETRE EXTERIEUR = 33 mm
EPAISSEUR = 14.32 mm
MATIERE : NITRILE / NBR + TEXTILE
PRESSION MAXI = 500 Bars
FORME : GC
CHEVRON 20x33x14.32 (1-2-1) CHEVRON 20x33x14.32 (1-2-1) CHEVRON 20x33x14.32 (1-2-1)
Délai : 2/3 Jours
Accueil JOINT HYDRAULIQUE JOINTS CHEVRONS

JOINTS CHEVRONS FORME GC Il y a 836 produits.

JOINTS CHEVRONS FORME GC
Joints Chevrons / Garnitures de Tige forme GC
    Matières disponibles :
  • NBR / Nitrile
  • FPM / Viton
    Données :
  • Vitesse max. : 0.5 m/s
  • Pression max. : 500 Bars
    Présentation :
  • Principalement utilisé pour des applications extrêmes en hydraulique, apporte une étanchéité à lèvres multiples du fait de sa forme, de son empilage en « V » , et de la pré-contrainte radiale appliquée
  • Cette pré-contrainte, calculée en fonction du diamètre intérieur et extérieur des parties en contact, est essentielle pour le bon fonctionnement du Joint chevrons, pour des utilisations en basse et très haute pressions
  • C'’est le nombre d’éléments composant le Joint chevron qui pourra apporter l’étanchéité en situation spécifique
  • La durée de vie de ce type de joint, en basse ou haute pression, est nettement améliorée par rapport à une étanchéité classique
  • Joint Simple effet
  • Ils sont composés de une ou plusieurs bagues à chevrons, d'une bague frontale et d'une bague de pression
  • Le problème d'étanchéité peut être maîtrisé en jouant sur deux paramètres : le nombre de bagues chevron et la pression sur les bagues
  • Peu sensible aux légers défauts des surfaces d'étanchéité
    Données d'utilisation :
  • Montage en logement ouvert
  • Pression de 500 à 700 bars
  • Vitesse 0.5 m/s
    Rappel rapide des différentes Matières :
    -
    NBR / Nitrile > Exemple : le 4 du 490 à la fin de la référence
  • Température (en pointe) : -30 à +95°C
  • Couleur : Noir
    PU / Polyuréthane > Exemple : le 5 du 594 à la fin de la référence
  • Températures (en pointe) : -30 à +100°C
  • Couleur  : Bleu / Orange / Rouge / Blanc (mais jamais noir)
    FPM / Viton > Exemple : le 6 du 690 à la fin de la référence
  • Températures (en pointe) : -20 à +200°C
  • Couleur : Noir

PayPal
